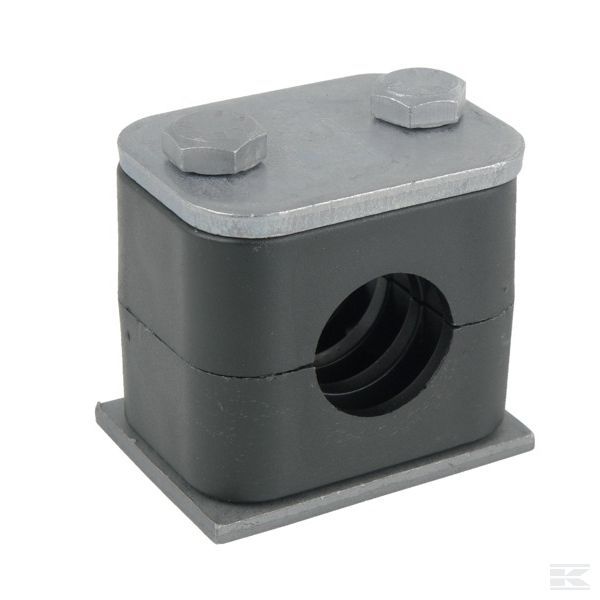

Stauff Rohrschelle kpl. 12mm Set DIN3015/1

Besonderheiten - Gute UV-Beständigkeit
- Abgerundete Kanten
Vorteile - Lange Lebensdauer
- Vermeidung von Beschädigungen oder Verletzungen
Anwendungsgebiete - Fahrzeugbau
- Maschinenbau
- Anlagenbau
- Elektroindustrie
Eigenschaften - Gerippte Innenfläche mit Vorspannung
Lieferumfang - Einen Schelle besteht aus:
- 2 Hälften
- Deckplatte
- Bodenplatte
- Entsprechende Schrauben
Technische Information - P001: 1 Schelle
- P005: 5 Schellen
- P025: 25 Schellen
Material - Schellenkörper: Polypropylen (PP)
- Anschweißplatte aus Stahl (phosphatiert)
- Weitere Metallteile aus Stahl (Zink/Nickel-beschichtet)
Farbe Schwarz
Norm DIN 3015/1
Temperatur -30° C / +90° C °C
Montage 1. Obere und untere Schellenhälften sind identisch
2. Die Anschweißplatte muß auf stabilen Untergrund befestigt werden
3. Nicht mit aufgesetzter Kunstoff-Schelle Schweißen! Auf Vorspannung achten (Schellenhälften dürfen sich nicht berühren)!
4. Empfohlener Schellenabstand: Ø6 bis Ø12,7 = 1.0m; Ø12,7 bis Ø22 = 1,2m; Ø23 bis Ø32 = 1,5m; Ø32 bis Ø38 = 2,0m; Ø38 bis Ø57 = 2,5-3m. Bei Rohrbögen sollten die Befestigungen unmittelbar vor und hinter dem Bogen erfolgen
Zugfestigkeit (N/mm²) 25 N/mm²
A (mm) 12 mm
B 37 mm
Baugröße 1
C (mm) 27 mm
D 20 mm
E 13,5 mm

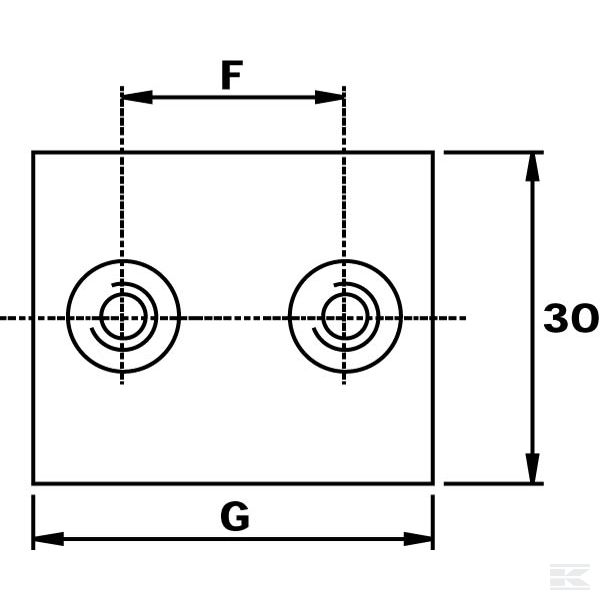

F 20 mm
G 36 mm
H 34 mm
Schrauben M 6 x 30 (2x)
